การเชื่อมท่อ PPR แทนท่อเหล็กและ PVC ในอาคารสูง เลือกท่อ PN อย่างไรให้ปลอดภัย

การเชื่อมท่อ PPR แทนท่อเหล็กและ PVC ในอาคารสูง เลือกท่อ PN อย่างไรให้ปลอดภัย

ระบบท่อประปาในอาคารสูง โรงแรม โรงพยาบาล คอนโดมิเนียม อาคารสำนักงาน และโรงงาน จำเป็นต้องรองรับทั้งแรงดันน้ำต่อเนื่อง แรงดันจากปั๊มน้ำ อุณหภูมิของน้ำ และแรงดันกระชากที่เกิดจากการเปิด–ปิดวาล์ว ปัจจุบันจึงมีการเลือกใช้ ท่อ PPR หรือ Polypropylene Random Copolymer ทดแทนท่อเหล็กอาบสังกะสีและท่อ PVC ในหลายพื้นที่ ทั้งสงขลา หาดใหญ่ สตูล ยะลา นราธิวาส และปัตตานี

จุดเด่นสำคัญของท่อ PPR คือการเชื่อมต่อด้วยความร้อนแบบ Socket Fusion หรือ Butt Fusion ตามขนาดท่อ ทำให้ผิวท่อและข้อต่อหลอมรวมเป็นเนื้อเดียวกัน รอยต่อจึงไม่มีเกลียว ไม่ต้องใช้กาว และลดโอกาสเกิดสนิมหรือการผุกร่อนบริเวณรอยต่อ อย่างไรก็ตาม การนำท่อ PPR มาใช้ในอาคารสูงต้องมีการออกแบบอย่างถูกต้อง โดยเฉพาะการเลือกชั้นแรงดันหรือค่า PN ให้เหมาะกับสภาพการใช้งานจริง

ทำไมอาคารสูงจึงเปลี่ยนจากท่อเหล็กมาใช้ท่อ PPR

ท่อเหล็กอาบสังกะสีมีความแข็งแรงและรับแรงกระแทกได้ดี แต่เมื่อใช้งานเป็นเวลานานอาจเกิดสนิม ตะกรัน และการกัดกร่อนภายในท่อ ส่งผลให้พื้นที่หน้าตัดลดลง น้ำไหลเบาลง และอาจเกิดน้ำสีเหลืองหรือน้ำปนเปื้อนจากสนิมได้ นอกจากนี้ รอยต่อแบบเกลียวยังเป็นจุดที่มีโอกาสรั่วซึม โดยเฉพาะในระบบที่มีแรงดันสูงหรือเกิดการสั่นสะเทือนจากปั๊มน้ำ

ท่อ PPR ไม่มีปัญหาสนิม ผิวภายในเรียบ น้ำไหลผ่านได้ดี และมีน้ำหนักเบากว่าท่อเหล็ก ช่วยลดภาระโครงสร้างและลดเวลาในการติดตั้ง การเชื่อมด้วยความร้อนยังช่วยลดจำนวนรอยต่อที่ต้องใช้วัสดุอุดเกลียว จึงเหมาะกับงานระบบน้ำดี น้ำร้อน ห้องน้ำ ห้องพัก โรงแรม โรงพยาบาล และอาคารสูง

อย่างไรก็ตาม ท่อ PPR ไม่ได้ทดแทนท่อเหล็กได้ทุกระบบ เช่น บริเวณที่เสี่ยงต่อแรงกระแทกรุนแรง บริเวณกลางแจ้งที่ไม่มีการป้องกันแสงแดด หรือระบบดับเพลิงที่ต้องเป็นไปตามข้อกำหนดเฉพาะของแบบและมาตรฐานโครงการ ดังนั้น วิศวกรต้องพิจารณาประเภทระบบและข้อกำหนดของเจ้าของโครงการก่อนเปลี่ยนวัสดุท่อ

ท่อ PPR แตกต่างจากท่อ PVC อย่างไร

ท่อ PVC เป็นวัสดุที่นิยมใช้ในระบบน้ำเย็นและระบบระบายน้ำ เพราะมีราคาประหยัดและติดตั้งง่ายด้วยน้ำยาประสานท่อ แต่ข้อจำกัดสำคัญคือความสามารถในการรองรับอุณหภูมิสูงและพฤติกรรมของวัสดุเมื่อใช้งานภายใต้แรงดันต่อเนื่อง

สำหรับระบบน้ำร้อน น้ำอุ่น หรือระบบที่มีอุณหภูมิเปลี่ยนแปลง ท่อ PPR มักเหมาะสมกว่า เนื่องจากผลิตภัณฑ์ที่ออกแบบตามมาตรฐาน EN ISO 15874 สามารถกำหนดชั้นการใช้งานตามอุณหภูมิ แรงดัน และอายุการใช้งานได้ ขณะที่การเลือกท่อต้องอ้างอิงตาราง Pressure–Temperature ของผู้ผลิต ไม่ใช่ดูเฉพาะค่าความดันที่อุณหภูมิห้อง

ค่า PN ของท่อ PPR คืออะไร

PN ย่อมาจาก Nominal Pressure หรือชั้นความดันระบุของท่อ โดยทั่วไปเลขที่สูงขึ้นหมายถึงท่อมีผนังหนาขึ้นและรองรับแรงดันได้สูงขึ้นภายใต้เงื่อนไขที่ผู้ผลิตกำหนด เช่น PN10, PN16, PN20 และ PN25

อย่างไรก็ตาม ไม่ควรตีความว่า “PN20 ใช้กับแรงดัน 20 บาร์ได้ตลอดเวลาในทุกอุณหภูมิ” เพราะความสามารถในการรับแรงดันของพลาสติกจะลดลงเมื่ออุณหภูมิสูงขึ้นและเมื่อกำหนดอายุใช้งานยาวขึ้น ดังนั้น ระบบน้ำร้อนที่อุณหภูมิ 60–70 องศาเซลเซียสจะมีแรงดันใช้งานที่ยอมรับได้ต่ำกว่าค่า PN ซึ่งระบุภายใต้เงื่อนไขน้ำเย็นอย่างมีนัยสำคัญ

ผลิตภัณฑ์ PPR รุ่นใหม่บางประเภทอาจระบุเป็น SDR หรือ Pipe Series แทนการใช้ค่า PN เพียงอย่างเดียว เพราะมาตรฐานสมัยใหม่ให้ความสำคัญกับชนิดวัสดุ ความหนาผนัง อุณหภูมิ และอายุการใช้งานร่วมกัน โดยค่า SDR คืออัตราส่วนระหว่างเส้นผ่านศูนย์กลางภายนอกกับความหนาผนังท่อ ยิ่งค่า SDR ต่ำ ผนังท่อยิ่งหนาและโดยทั่วไปจะรองรับแรงดันได้สูงกว่า

แนวทางเลือก PN สำหรับระบบท่อในอาคาร

ท่อ PN10 เหมาะกับงานน้ำเย็นแรงดันไม่สูง ระบบจ่ายน้ำในอาคารเตี้ย หรือระบบที่ผ่านการคำนวณแล้วว่าแรงดันใช้งานและแรงดันกระชากอยู่ในขอบเขตของผลิตภัณฑ์ ไม่แนะนำให้เลือก PN10 เป็นมาตรฐานทั่วไปสำหรับอาคารสูงโดยไม่ได้ตรวจสอบแรงดันแต่ละโซน

ท่อ PN16 เหมาะกับระบบน้ำเย็นแรงดันปานกลาง อาคารทั่วไป และท่อแยกจ่ายภายในชั้นที่ควบคุมแรงดันแล้ว สามารถใช้ได้เมื่อแรงดันจากปั๊ม แรงดันสถิต และ Water Hammer ไม่เกินค่าที่ผู้ผลิตกำหนด

ท่อ PN20 เป็นตัวเลือกที่นิยมสำหรับระบบน้ำดีในอาคาร ระบบน้ำร้อน และพื้นที่ที่ต้องการเผื่อแรงดันมากขึ้น ท่อ PPR SDR 6 หลายผลิตภัณฑ์ถูกระบุเป็น PN20 และออกแบบสำหรับระบบน้ำร้อน–น้ำเย็น โดยต้องตรวจสอบตารางของผู้ผลิตแต่ละยี่ห้ออีกครั้ง

ท่อ PN25 เหมาะกับระบบที่มีแรงดันสูง ท่อเมนจากห้องปั๊ม แนวท่อขึ้นอาคาร หรือระบบน้ำร้อนที่ต้องการเผื่อความปลอดภัยเพิ่มขึ้น แต่การเลือก PN25 ไม่ได้หมายความว่าจะนำไปใช้ได้โดยไม่ต้องคำนวณ เพราะอุปกรณ์ ข้อต่อ วาล์ว หน้าแปลน และรอยเชื่อมทั้งหมดต้องมีชั้นแรงดันที่สอดคล้องกัน

อาคารสูงต้องคำนวณแรงดันจากความสูงอย่างไร

หลักการเบื้องต้นคือความสูงของน้ำประมาณ 10 เมตร สร้างแรงดันสถิตประมาณ 1 บาร์ ตัวอย่างเช่น หากปั๊มส่งน้ำจากชั้นล่างขึ้นไปยังระดับสูงกว่า 60 เมตร ระบบต้องใช้แรงดันเพื่อเอาชนะแรงดันจากความสูงประมาณ 6 บาร์ และยังต้องบวกแรงดันที่ต้องการ ณ จุดใช้งาน การสูญเสียในท่อ ข้องอ วาล์ว มิเตอร์ และอุปกรณ์อื่น ๆ

หากต้องการแรงดันปลายทาง 2 บาร์ และมีการสูญเสียในระบบอีก 1.5 บาร์ แรงดันที่ต้นทางอาจต้องไม่น้อยกว่า 9.5 บาร์ ก่อนพิจารณาแรงดันกระชาก ดังนั้น แม้แรงดันใช้งานปกติจะไม่ถึง 10 บาร์ แต่เมื่อปั๊มหยุดกะทันหันหรือวาล์วปิดเร็ว อาจเกิด Water Hammer ทำให้แรงดันเพิ่มขึ้นชั่วขณะได้

อาคารสูงจึงควรแบ่ง Pressure Zone เช่น โซนล่าง โซนกลาง และโซนบน พร้อมติดตั้ง Pressure Reducing Valve ถังแรงดัน วาล์วกันกลับ และระบบควบคุมปั๊ม เพื่อไม่ให้ชั้นล่างรับแรงดันสูงเกินไป การเลือกท่อ PN สูงเพียงอย่างเดียวไม่สามารถแก้ปัญหาการออกแบบแรงดันที่ไม่เหมาะสมได้

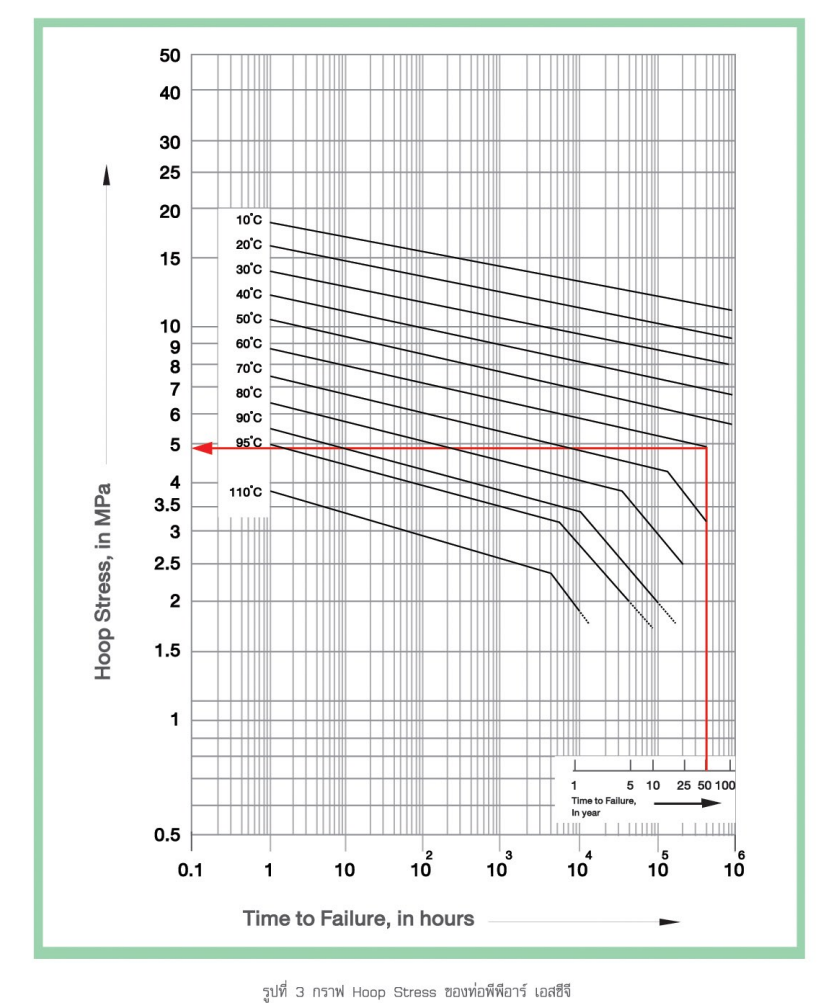

เครดิตภาพ SCG

วิธีเชื่อมท่อ PPR ให้รอยต่อแข็งแรง

การเชื่อมท่อ PPR ต้องใช้เครื่องเชื่อมและหัวเชื่อมที่ตรงกับขนาดท่อ ตั้งอุณหภูมิตามคู่มือของผู้ผลิต โดยทั่วไปหัวเชื่อม PPR มักใช้อุณหภูมิประมาณ 260 องศาเซลเซียส แต่เวลาทำความร้อน เวลาประกอบ และเวลารอเย็นจะแตกต่างกันตามขนาดและชนิดท่อ

ช่างต้องตัดปลายท่อให้ตั้งฉาก ทำความสะอาดผิวท่อและข้อต่อ ทำเครื่องหมายระยะสอด ห้ามหมุนท่อขณะสวมเข้าข้อต่อ และต้องปล่อยให้รอยเชื่อมเย็นตัวตามเวลาที่กำหนด หากให้ความร้อนน้อยเกินไป รอยต่ออาจไม่หลอมเป็นเนื้อเดียวกัน แต่ถ้าให้ความร้อนมากเกินไป เนื้อพลาสติกอาจไหลเข้าไปลดพื้นที่หน้าตัดภายในท่อ

สำหรับท่อ PPR แบบ Fiber Composite หรือแบบมีชั้นอะลูมิเนียม ต้องใช้ขั้นตอนและเครื่องมือเตรียมผิวตามที่ผู้ผลิตกำหนด ไม่ควรใช้วิธีเดียวกับท่อ PPR ชั้นเดียวโดยอัตโนมัติ

ข้อควรระวังในการติดตั้งท่อ PPR

ท่อ PPR มีการขยายและหดตัวตามอุณหภูมิ โดยเฉพาะแนวท่อน้ำร้อนที่มีระยะยาว จึงต้องออกแบบจุดยึด จุดเลื่อน Expansion Loop หรือใช้อุปกรณ์รองรับการขยายตัวอย่างเหมาะสม ระยะห่างของแคลมป์แขวนท่อต้องสัมพันธ์กับขนาดท่อ อุณหภูมิ และแนวติดตั้ง

แนวท่อกลางแจ้งต้องมีฉนวนหรือวัสดุป้องกันรังสี UV ตามคำแนะนำของผู้ผลิต บริเวณที่เสี่ยงถูกชนควรมีปลอกหรือโครงป้องกัน และจุดเปลี่ยนจากท่อ PPR ไปเป็นวาล์วหรืออุปกรณ์โลหะควรใช้ข้อต่อเกลียวโลหะฝังที่ได้มาตรฐาน ไม่ควรขันแน่นเกินไปจนข้อต่อแตกร้าว

หลังติดตั้งควรทดสอบแรงดันตาม Method Statement และข้อกำหนดโครงการ ตรวจสอบแนวท่อ รอยเชื่อม จุดแขวนท่อ วาล์ว และข้อต่อทั้งหมดก่อนปิดฝ้า ปิดผนัง หรือหุ้มฉนวน

การเลือกท่อ PPR เพื่อทดแทนท่อเหล็กและ PVC สามารถช่วยลดปัญหาสนิม ลดน้ำหนัก ลดระยะเวลาติดตั้ง และเพิ่มความเรียบร้อยของระบบได้ แต่ต้องเลือกจากข้อมูลมากกว่าค่า PN บนตัวท่อ

ผู้ออกแบบต้องพิจารณาแรงดันจากความสูง แรงดันปั๊ม แรงดันปลายทาง การสูญเสียในระบบ อุณหภูมิน้ำ แรงดันกระชาก อายุการใช้งาน ชนิดวัสดุ SDR และตาราง Pressure–Temperature ของผู้ผลิต โดยเฉพาะโครงการอาคารสูง โรงแรม โรงพยาบาล และโรงงานในพื้นที่หาดใหญ่ สงขลา สตูล ยะลา นราธิวาส และปัตตานี

สำหรับระบบน้ำเย็นทั่วไปที่ควบคุมแรงดันแล้ว อาจพิจารณา PN16 หรือ PN20 ส่วนท่อเมน ท่อแนวดิ่ง ระบบแรงดันสูง และระบบน้ำร้อนควรพิจารณา PN20 หรือ PN25 ตามผลการคำนวณและเอกสารรับรองของผู้ผลิต ทั้งนี้ การเลือกขั้นสุดท้ายควรได้รับการตรวจสอบโดยวิศวกรระบบ และต้องใช้ท่อ ข้อต่อ วาล์ว รวมถึงวิธีการเชื่อมที่เป็นระบบเดียวกัน เพื่อให้ระบบประปาอาคารมีความปลอดภัย ลดการรั่วซึม และใช้งานได้อย่างมีประสิทธิภาพในระยะยาว
